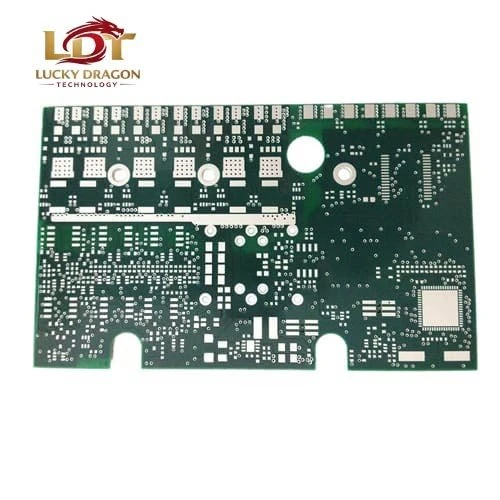

উচ্চ-লোড, মাল্টি-রিফ্লো পাওয়ার এবং ইন্ডাস্ট্রিয়াল হার্ডওয়্যারের জন্য ইঞ্জিনিয়ারিং-গ্রেড থার্মাল রেজিস্ট্যান্স।
High Tg PCBs utilize modified epoxy resin systems with a glass transition temperature Tg >= 170°C (IPC-4101/126, /99 or equivalent high-performance specs). At temperatures exceeding Tg, standard FR-4 (Tg approx. 135°C – 140°C) shifts from a rigid glassy state to a rubbery state, accelerating Z-axis expansion and mechanical shear stress on plated-through holes (PTH). High Tg variants suppress Z-CTE (alpha_1: 45 – 50 ppm/°C; alpha_2: 220 – 250 ppm/°C) and elevate thermal decomposition threshold (Td >= 340 ডিগ্রি)।
উপলব্ধ স্ট্যাকআপ:1 থেকে 24 স্তর (অনমনীয়)
স্ট্যান্ডার্ড ল্যামিনেট ব্র্যান্ড স্টক করা:Isola 370HR, Shengyi S1000-2, Panasonic R-1755 (অথবা BOM ফ্রিজের উপর সমতুল্য আঞ্চলিক উচ্চ-নির্ভরযোগ্যতা সমতুল্য)
সাধারণ Z-অক্ষ সম্প্রসারণ প্রশমন: Minimized barrel cracking through controlled drill-feed and direct metallization ratio >= 25 um তামার দেয়ালের বেধ।
ইঞ্জিনিয়ারিং সাপোর্ট:টুলিংয়ের আগে বিনামূল্যে স্ট্যাকআপ সুপারিশ এবং DfM সাইন-বন্ধ।
|
প্যারামিটার |
স্পেসিফিকেশন সীমা |
স্ট্যান্ডার্ড/পরীক্ষা পদ্ধতি |
|
গ্লাস ট্রানজিশন টেম্প (Tg) |
170 ডিগ্রী থেকে 210 ডিগ্রী |
DSC (IPC-TM-650 2.4.25) |
|
তাপ পচন (Td) |
>= 340 ডিগ্রি (5% wt ক্ষতি) |
টিজিএ |
|
Z-অক্ষ CTE (alpha_1 / alpha_2) |
45 পিপিএম/ ডিগ্রি / 250 পিপিএম/ ডিগ্রি (50 ডিগ্রি - 260 ডিগ্রি) |
TMA (IPC-TM-650 2.4.24) |
|
তাপীয় চাপ (সোল্ডার ফ্লোট) |
288°C >= 300 সেকেন্ড (কোনও ডিলামিনেশন নেই) |
আইপিসি-টিএম-650 2.4.13.1 |
|
জল শোষণ |
<= 0.10% |
24 ঘন্টা নিমজ্জন |
|
পিল শক্তি |
>= 0.70 N/mm (1 oz তামা) |
আইপিসি-টিএম-650 2.4.8 |
|
লেয়ার কাউন্ট রেঞ্জ |
1 - 24 স্তর |
IPC-A-600 ক্লাস 2 / ক্লাস 3 |
|
বোর্ডের বেধ |
0.40 মিমি<= T <= 3.20 mm |
যান্ত্রিক সহনশীলতা +/- 10% |
|
মিন. ট্রেস / স্পেস (অভ্যন্তরীণ/বাহ্যিক) |
3.5 / 3.5 মিল (90 / 90 um) |
লেজার/এলডিআই ইমেজিং |
|
মিন. PTH হোল সাইজ (সমাপ্ত) |
0.15 মিমি (যান্ত্রিক) / 0.10 মিমি (লেজার মাইক্রোভিয়া) |
আকৃতির অনুপাত 12:1 পর্যন্ত |
|
সারফেস ফিনিশ |
ENIG, HASL-লিড ফ্রি, ইমারসন সিলভার, OSP, ENEPIG |
IPC-4552 / IPC-4554 |
উন্নত তাপ ক্লান্তি প্রতিরোধের
হেভি-কপার পাওয়ার ডিস্ট্রিবিউশনে ব্যারেল ক্লান্তি ছাড়াই > 1000 তাপ চক্র (-40 ডিগ্রি থেকে +125 ডিগ্রী অপারেশনাল খাম) বজায় রাখে।
কম আর্দ্রতা-প্ররোচিত ডিলামিনেশন
পরিবর্তিত ডুয়াল-ফাংশনাল/মাল্টিফাংশনাল ইপোক্সি ম্যাট্রিক্স আর্দ্রতা প্রতিরোধ করে-ক্রমিক লিডের সময় ফ্ল্যাশ ফোসকা-মুক্ত রিফ্লো (260 ডিগ্রি পিক প্রোফাইল)।
নিয়ন্ত্রিত প্রতিবন্ধকতা সহনশীলতা
ডাইলেক্ট্রিক ধ্রুবক (Dk=4.2 – 4.4 1 GHz) শক্তভাবে ব্যাচ-রেজিনের মাধ্যমে নিয়ন্ত্রিত-সামগ্রী যাচাইকরণ (+/- 1.5%), পাওয়ার প্লেনের পাশাপাশি উচ্চ গতির গেট ড্রাইভার সংকেত সমর্থন করে।
ভারী তামা সামঞ্জস্যপূর্ণ
কো-তাপীয় ত্রাণ গহ্বর মিলিংয়ের সাথে মিলিত 3 oz বাইরের / 4 oz ভিতরের স্তর পর্যন্ত ল্যামিনেট ক্ষমতা।
|
সেক্টর |
নির্দিষ্ট সাবসিস্টেম |
তাপ / যান্ত্রিক স্ট্রেস প্রোফাইল |
|
পাওয়ার ইলেকট্রনিক্স |
সুইচ-মোড পাওয়ার সাপ্লাই (SMPS > 2kW), ইনভার্টার কন্ট্রোল বোর্ড |
ক্রমাগত পরিবেষ্টিত 85 ডিগ্রি – 105 ডিগ্রি, স্থানীয় উপাদান গরম-দাগ 130 ডিগ্রি। |
|
মোটরগাড়ি |
অন-বোর্ড চার্জার (OBC), DC-DC রূপান্তরকারী, মোটর ফেজ কন্ট্রোলার |
-হুড ভাইব্রেশন প্রোফাইলের অধীনে, AEC-Q100/103 পরিবেশের প্রত্যাশা অনুযায়ী তাপীয় শক সাইক্লিং। |
|
ইন্ডাস্ট্রিয়াল অটোমেশন |
সার্ভো ড্রাইভ, পিএলসি ব্যাকপ্লেন, উচ্চ-ঘনত্বের শিল্প LED ড্রাইভার |
মাল্টি-শিফ্ট একটানা ডিউটি, উচ্চ পরিবেষ্টিত ক্যাবিনেটের তাপমাত্রা (70 ডিগ্রি অভ্যন্তরীণ বৃদ্ধি)। |
|
টেলিযোগাযোগ |
বেস স্টেশন আরএফ পাওয়ার এমপ্লিফায়ার (পিএ) পক্ষপাত/নিয়ন্ত্রণ কার্ড |
মিশ্র তাপীয় ঘনত্ব, টাইট মাইক্রোস্ট্রিপ প্রতিবন্ধকতা। |
স্ট্যাকআপ কাস্টমাইজেশন:হাইব্রিড স্ট্যাকআপ (উচ্চ-টিজি কোর + কম-ক্ষতি বাইরের প্রিপ্রেগ) লেআউট ক্রস-বিভাগের প্রয়োজনীয়তা জমা দেওয়ার পরে উপলব্ধ।
তামা বিতরণ:অসমম্যাট্রিক কপার ওয়েটিং থার্মাল কপারের সাথে সুষম করে< 0.5%).
মুখোশ এবং কিংবদন্তি:LPI সোল্ডার মাস্ক (Taiyo PSR-4000 সিরিজ, সবুজ/কালো/ম্যাট কালো) + তাপ-সাদা/হলুদ উপাদান কিংবদন্তি নিরাময়; লেজার-লিখিত সিরিয়াল/ব্যাচ ইউআইডি ম্যাট্রিক্স কোড।
রাউটিং এবং প্রোফাইলিং:রাউটিং রাউটার বিট টলারেন্স +/- 0.10 মিমি, V-স্কোর গভীরতা নিয়ন্ত্রণ +/- 0.1 মিমি অবশিষ্ট ওয়েব বেধ (1/3 থেকে 1/2 বোর্ড পুরুত্ব)।
আগত উপাদান যাচাইকরণ:ডিএসসি গ্লাস-লেয়ার শিয়ারের আগে ইনকামিং ল্যামিনেট লটের নমুনাগুলিতে ট্রানজিশন যাচাইকরণ{1}}।
অভ্যন্তরীণ-স্তর পরিদর্শন:AOI (স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন) লাইন প্রস্থ, এচ রেসিডিউ এবং মাইক্রোশর্টের জন্য 100% ভিতরের স্তরগুলিতে।
টিপুন-ফিট / স্ট্যাক প্রেস রেকর্ড:ট্রেসেবল হাইড্রোলিক প্রেস লগ (তাপমাত্রার বক্ররেখা, র্যাম্প রেট, হোল্ডিং প্রেসার প্রোফাইল প্রতি ব্যাচ আইডি সংরক্ষণাগারভুক্ত)।
চূড়ান্ত বৈদ্যুতিক এবং ধ্বংসাত্মক পরীক্ষা:
সম্মতি:IPC-A-600 ক্লাস 3 কমপ্লায়েন্স অডিট ট্রেল অনুরোধে উপলব্ধ।
উত্পাদন এবং সার্টিফিকেশন
সুবিধা প্রোফাইল
মধ্য-থেকে-হাই মিক্স রিজিড PCB ম্যানুফ্যাকচারিং প্ল্যান্ট, 45,000 m^2 মাসিক ক্ষমতার পদচিহ্ন।
প্রসেস এক্সিকিউশন ও ভেরিফিকেশন অ্যাঙ্কর
চাক্ষুষ / বিশ্লেষণাত্মক প্রমাণ:Batch microsection cross-section sample verified via optical metallography showing barrel copper wall thickness >= 25 um এবং void-বিনামূল্যে রজন ভরাট৷
প্রাথমিক প্রক্রিয়া লাইন সরঞ্জাম
ডাইরেক্ট ইমেজিং (LDI) লাইন:Orbotech/Mania সমতুল্য উচ্চ-রেজোলিউশন এক্সপোজার
অনুক্রমিক স্তরায়ণ প্রেস:ক্লোজড-লুপ প্রেসার ফিডব্যাক সহ বহুদিনের আলো ভ্যাকুয়াম থার্মাল প্রেস
তুরপুন: Schmoll high-speed multi-spindle CNC drills (>150,000 RPM)
সার্টিফিকেশন
ISO 9001:2015, IATF 16949:2016 (অটোমোটিভ কোয়ালিটি ম্যানেজমেন্ট স্কোপ), ISO 14001:2015, UL ফাইল নং E-প্রিফিক্স (UL94 V-0 ফ্লেম রেটিং সার্টিফাইড ল্যামিনেট ব্যবহার)।
প্যাকেজিং স্ট্যান্ডার্ড
ভ্যাকুয়াম-সিল করা ESD অ্যান্টি-আদ্রতা সহ স্ট্যাটিক ব্যাগ-সূচক কার্ড (MIC) এবং সিলিকা জেল ডেসিক্যান্ট প্যাক (< 10% RH envelope), stacked in double-walled corrugated carton with custom foam corner dampening. Shelf life preservation: vacuum bag sealed up to 6 months.
লজিস্টিক এবং ভলিউম র্যাম্প সমর্থন
NPI লিড টাইম:5 - 7 কার্যদিবস (প্যানেলাইজড)
ভলিউম র্যাম্প-উপর:2 – 3 সপ্তাহের পোস্ট-প্রথম প্রবন্ধ (FA) অনুমোদন
শিপিং:FOB/EXW/DDP এর মাধ্যমে DHL/FedEx এক্সপ্রেস (প্রোটোটাইপ) বা বায়ু/সমুদ্র মালবাহী ভলিউম উৎপাদনের জন্য প্যালেটাইজড। ব্যাচ সার্টিফিকেট অফ কনফরমেন্স (CoC) এবং ম্যাটেরিয়াল মিল টেস্ট রিপোর্ট (MTR) প্রতিটি চালান বাক্সের সাথে অন্তর্ভুক্ত।
জমা দেওয়ার চ্যানেল:ডাইরেক্ট ইঞ্জিনিয়ারিং মেলবক্স (NDA সুরক্ষিত): (অথবা স্বয়ংক্রিয়{{0}NDA টোকেন সহ পোর্টাল আপলোড)।
প্রয়োজনীয় প্যাকেজ / মেটাডেটা:Gerber RS-274X বা ODB++, সেন্ট্রয়েড/পিক-এন্ড-প্লেস ফাইল (যদি অ্যাসেম্বলি প্রয়োজন হয়), আইপিসি ক্লাসের প্রয়োজন, লক্ষ্য ভলিউম টিয়ার (এনপিআই বনাম ব্যাচ), উপাদান টিজি গ্রেড পছন্দ, সারফেস ফিনিশ, বোর্ড স্ট্যাকআপ ফাইল/বেধের সীমাবদ্ধতা, টার্গেট ডেলিভারির তারিখ।
ইঞ্জিনিয়ারিং রিভিউ টার্নরাউন্ড:বিনামূল্যে DfM ক্যোয়ারী ফিডব্যাক, স্ট্যাকআপ সাইন-অফ নোট, এবং লাইন-আইটেমের উদ্ধৃতি 12 – 24 ব্যবসায়িক ঘন্টার মধ্যে বিতরণ করা হয়৷
